一体式多功能维修系统, 适用于各种维修。
提供焊接及除锡功能。
焊 铁 种 类 (标配FX8801一把, 其它另外选购)

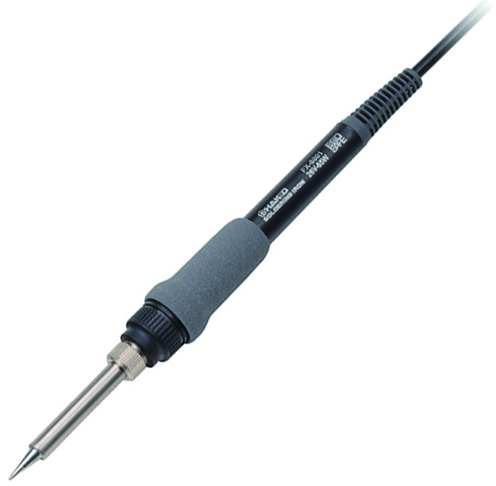

FX8801中型(M)焊铁, 提供多元化T18焊咀选择。

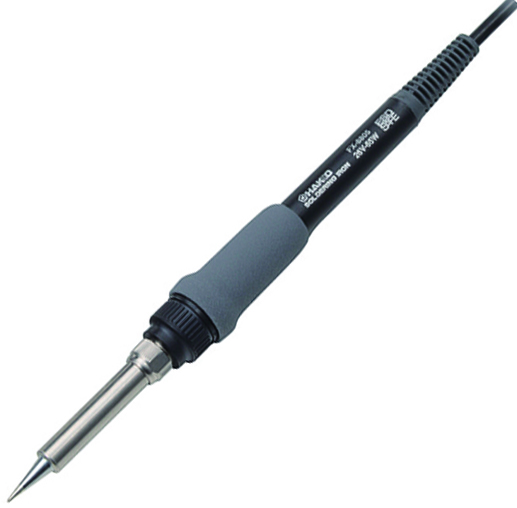

FX8805大型(L)焊铁, 配合T19大热容量焊咀使用。

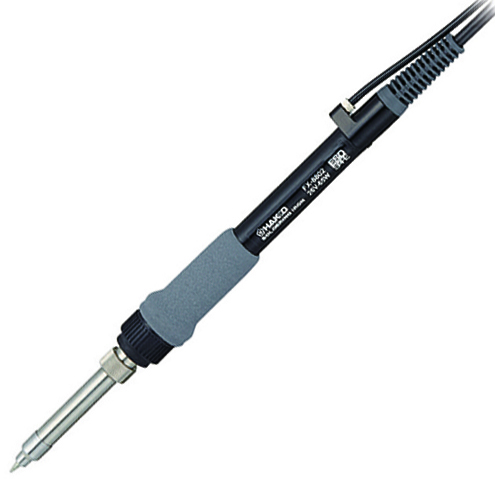

FX8802氮气(N2)焊铁, 减少氧化有助提升焊接效能。

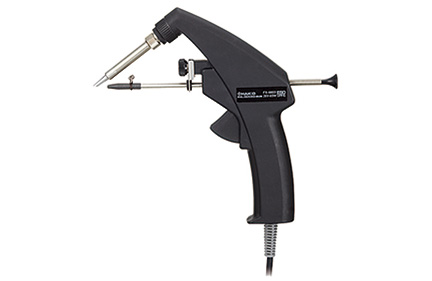

FX8803自动出锡焊铁,可同时只用单手送锡及进行焊接工作。

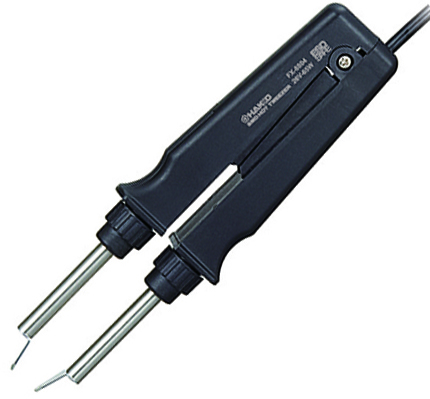

FX8804电热镊子, 对贴装组件直接加热, 快捷拆除边长25mm以下SOP组件。
组装及操作容易

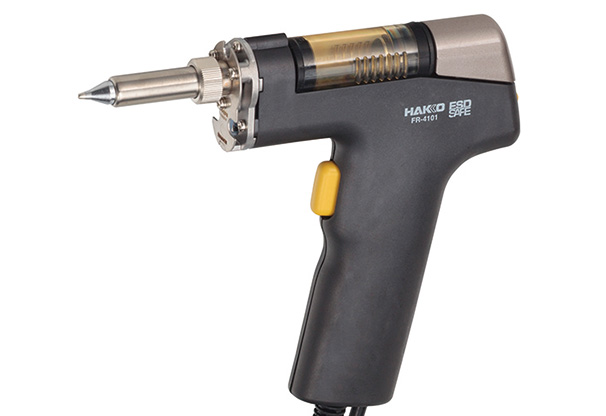

FR4101吸锡鎗, 140W发热芯, 全新吸咀设计。
S S吸咀适用于微细密集的线路板。
长形吸咀适用于窄小空间的线路板。
椭圆形吸咀适用于平偏终端组件。
规格
控 制 台
焊 铁 部 份
吸 锡 部 份
焊 铁
* 参考下列焊铁规格FX8801
吸 锡 枪
焊 铁 规 格 (标配FX8801一把, 其它另外选购)
*长度及重量不包括电线或连接管, 但包括标准焊咀或拔咀。
其他

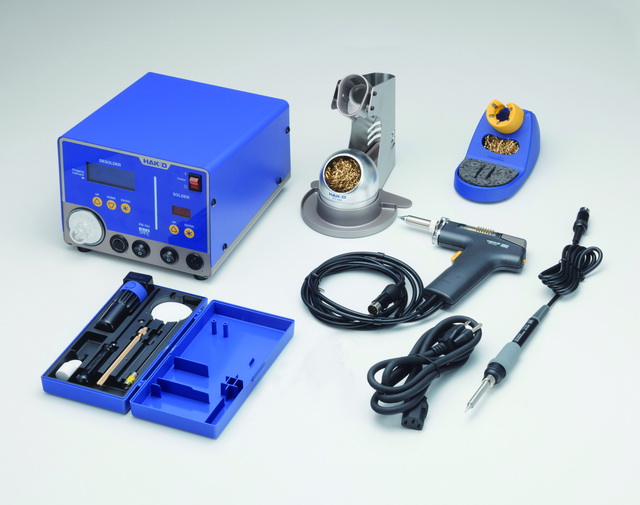

控制台, FX8801焊铁, FR4101吸锡鎗,FH800焊铁架(连清洁海绵,清洁丝),FH410吸锡鎗架(连清洁丝),工具箱(Φ1.0mm清洁针, 发热芯清洁针, Φ1.0mm清洁钻针, 吸咀扳手,过滤纸2片, 陶瓷过滤纸(L) 4片),电源线, 使用说明书
FR701 维修系统
功率消耗
260W (220V)
尺寸
190(W)x140(H)x220(D)mm
重量
6.2 kg
输出电压
AC26V
温度设定
50 ~ 480℃
温度稳定
无负荷时±1℃(200-480℃)
输出电压
AC24V
真空发动
双柱式真空泵
真空压力
最高80kPa (600mmHg)
吸入流量
15 L/min
温度设定
330 ~ 450℃
温度稳定
无负荷时±5℃
*长度及重量不包括电线或连接管。
功率消耗
140W (24V)
接地阻抗
< 2Ω
接地电压
< 2mV
发热组件
二合一发热组件
标准吸咀
N61-05 (Φ1.0mm)
电线长度
1.2m
长度
168mm
重量
170g
FX8801
T18焊咀系列
功率消耗
65W (26V)
设定温度
50 ~ 480℃
接地阻抗
< 2Ω
接地电压
< 2mV
发热组件
陶瓷发热芯
标准焊咀
T18-B
电线长度
1.2m
尺寸
217mm
重量
46g
FX8805
T19焊咀系列
功率消耗
65W (26V)
设定温度
50 ~ 480℃
接地阻抗
< 2Ω
接地电压
< 2mV
发热组件
陶瓷发热芯
标准焊咀
T19-B
电线长度
1.2m
尺寸
222mm
重量
52g
FX8802
T18焊咀系列
功率消耗
65W (26V)
设定温度
50 ~ 480℃
接地阻抗
< 2Ω
接地电压
< 2mV
发热组件
陶瓷发热芯
标准焊咀
T18-B
电线长度
1.2m
尺寸
190mm
重量
59g
FX8803
T18焊咀系列
功率消耗
65W (26V)
设定温度
50 ~ 480℃
接地阻抗
< 2Ω
接地电压
< 2mV
发热组件
陶瓷发热芯
标准焊咀
T18-B
电线长度
1.2m
尺寸
190mm
重量
59g
FX8804
专用拔咀系列
功率消耗
65W (26V)
也可另购整套焊铁架连B3666镊子插座FH800-04BY。
设定温度
200 ~ 400℃
接地阻抗
< 2Ω
接地电压
< 2mV
发热组件
陶瓷发热芯
标准拔咀
A1378
电线长度
1.2m
尺寸
186mm
重量
93g
(操作温度必须设定在200 ~ 400℃范围以内。)
