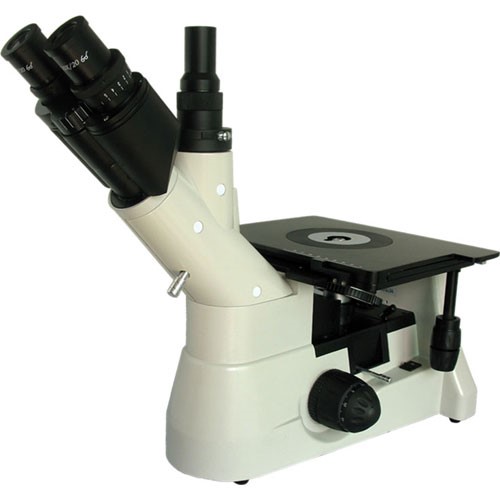

一、BM-4XD倒置金相显微镜用途
BM-4XD倒置金相显微镜主要用于鉴别和分析金属内部结构组织，是金属学研究金相的重要仪器，铸造、冶炼、热处理的质量研究，原材料的检验或材料处理后的分析等均可使用本仪器，是科研教学、工厂等理想仪器.
二、BM-4XD倒置金相显微镜技术规格
1、目镜：
|
类 别
|
放大倍数
|
视场（mm）
|
备注
|
|
平场目镜
|
10X
|
Φ22
|
|
|
12.5X
|
Φ18
|
|
|
带尺目镜
|
10X
|
Φ18
|
选购：格值：0.1mm
|
2、物镜：
|
物镜类型
|
放大倍数
|
数值孔径
|
工作距离(mm)
|
|
平场消色差物镜
|
4X
|
0.10
|
37.0
|
|
10X
|
0.25
|
7.31
|
|
40X
|
0.60
|
0.50
|
|
100X（油）
|
1.25
|
0.18
|
3、总放大倍数
|
物 镜
|
目 镜
|
镜筒系数
|
总放大倍数
|
|
4X
|
10X
|
1X
|
40X
|
|
10X
|
100X
|
|
40X
|
400X
|
|
100X（油）
|
1000X
|
|
物 镜
|
目 镜
|
镜筒系数
|
总放大倍数
|
|
4X
|
12.5X
|
1X
|
50X
|
|
10X
|
125X
|
|
40X
|
500X
|
|
100X(油)
|
1250X
|
4、三目筒： 三目倒置,铰链式观察筒,45°倾斜,可360°旋转。
5、机械筒长：160mm
6、瞳距调节范围：55-75mm
7、载物台： 方形载物台 大小：230mm×180 mm
8、载物平板：外径：?110mm，内径：Φ10mm、Φ15mm、Φ25mm
9、移动范围：75mm×50 mm
10、调焦机构：粗微动同轴调焦带调焦限位，粗动调焦张力带锁紧装置;微动格值为0.002mm
11、滤色片拨盘：蓝、绿、黄、起偏器
12、光源：卤素灯 12V30W，亮度可调
三、仪器成套性
|
序号
|
名 称
|
单位
|
数量
|
备 注
|
|
1
|
显微镜主体
|
台
|
1
|
|
|
2
|
三目镜筒(连主机上)
|
只
|
1
|
|
|
3
|
平场目镜：WF10×/Ф20 、WF12.5×/Ф15
|
只
|
各2
|
|
|
4
|
平场消色差物镜：4×、10×、40×、100×（油）
|
只
|
各1
|
|
|
5
|
三目镜直筒管（配三目镜筒）
|
只
|
1
|
|
|
6
|
溴钨灯（12V30W）
|
只
|
1
|
备用
|
|
7
|
保险丝（1A）
|
只
|
1
|
备用
|
|
8
|
圆板载物片Φ10、Φ15、Φ25
|
件
|
各1
|
|
|
9
|
眼罩(装在目镜上)
|
副
|
1
|
|
|
10
|
电源线
|
根
|
1
|
|
|
11
|
产品使用说明书
|
份
|
1
|
|
|
12
|
产品合格证明
|
份
|
1
|
|
|
13
|
产品保修卡
|
份
|
1
|
|
