一、2XZ型旋片式真空泵概述：
2XZ型旋片式真空泵为双级直联结构，它的工作性能由高压级与低压级二部份组成，它的吸入口与真空设备连接，在运转时将容器内的气体大量吸入与排出，当设备获得真空时，高压级排气阀封闭，高压级入口的气体将转送到第二级，并经第二级吸入与排出真空设备可获得了一定的真空，2XZ型旋片式真空泵的技术参数为6×10-2 Pa，泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。

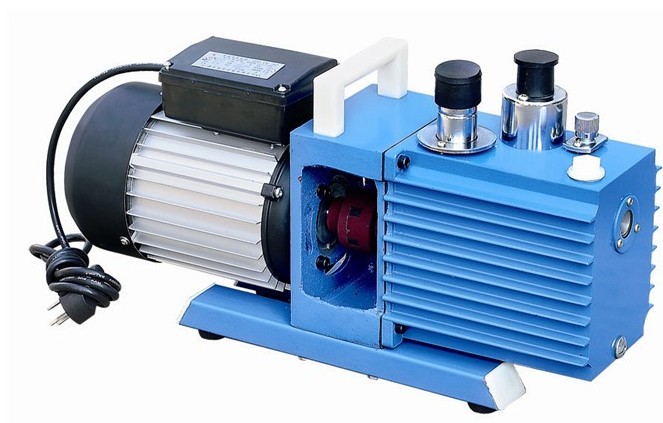

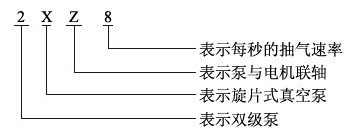

二、2XZ型旋片式真空泵的型号意义：
三、2XZ型旋片式真空泵的性能参数表：
参数/型号2XZ-0.252XZ-0.52XZ-12XZ-22XZ-4
抽气速率m3/h(L/S)50(HZ)0.9(0.25)1.8(0.5)3.6(1)7.2(2)14.4(4)
60(HZ)1.1(0.3)2.1(0.6)4.3(1.2)8.6(2.4)17.2(4.8)
极限压力
(Pa)分压力≤6×10-1≤6×10-2≤6×10-2≤6×10-2≤6×10-2
全压力≤6.5≤1.33≤1.33≤1.33≤1.33
50HZ转速(r/min)14001400140014001400
60HZ转速(r/min)17201720172017201720
电机功率(kw)0.120.180.250.370.55
电源电压(V)220220/380220/380220/380220/380
进气口口径(mm)(外径)φ15φ20φ20φ30φ30
噪音(dBA)6365656868
容油量 (L)0.50.60.711.2
外形尺寸(mm)403×130×240447×168×260469×168×260514×168×282565×168×282
重量(Kg)毛重/净重16/1517/1618/1722/2024/22
参数/型号2XZ-62XZ-82XZ-152XZ-25
抽气速率(L/s)50(HZ)21.6(6)28.8(8)54(15)90(25)
60(HZ)26(7.2)34.5(9.6)64.8(18)108(30)
极限压力分压力≤4×10-2≤4×10-2≤4×10-2≤4×10-2
(Pa)全压力≤1≤1≤1≤1
转速(r/min)50(HZ)1400140014001400
60(HZ)1720172017201720
电机功率(kw)0.751.11.52.2
电源电压(V)380380380380
进气口口径(mm)KF -40KF -40KF -40KF -50
噪音(dBA)68707072
容油量(L)2345
外形尺寸(mm)565×200×342650×240×430700×240×430770×240×430
毛重/净重(Kg)50/4070/6086/7598/85
四、2XZ型旋片式真空泵的工作原理及结构图：

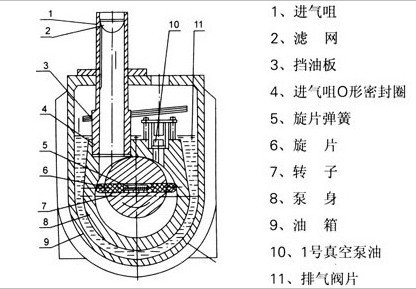

2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为2XZ型旋片式真空泵工作原理示意图。双级是两个单级串联而成。
图一:2XZ型旋片式真空泵的结构图

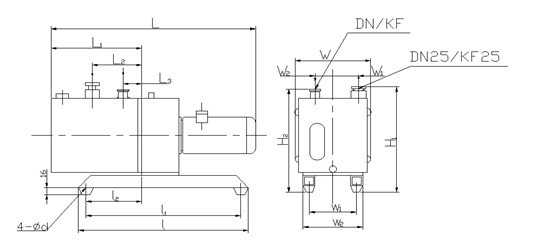

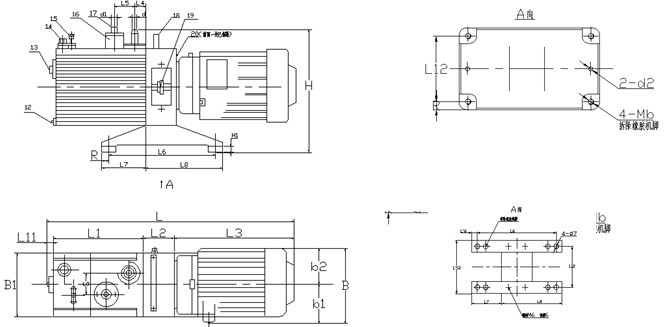

五、2XZ型旋片式真空泵的安装尺寸表：
型号矩形管L7L8L6L’6L12L’12
2XZ-0.2530×206115617570109
2XZ-0.5/130×20731822407.588118
2XZ-2/440×251021882701094134
2XZ-840×2510219225519.5140180
型号LL1L2L3ll1l2WW1W2w1w2H1H2DNKFΦd
2XZ-65502201056430225085175556613618231528025407
2XZ-8624255175644954551802387510018223241438825408
2XZ-15703315175644954551802387510018223241438825408
2XZ-25743355175644954551802387510018223241438825508
六、2XZ型旋片式真空泵的特点：
2XZ型旋片式真空泵具有体积小，重量轻、噪声低、起动方便等优点。此外，还有防止返油的措施(2XZ-8)和无防止油封漏油污染场地的措施。
1、2XZ型旋片式真空泵是获得真空的基本设备，它可单独作用，亦可作为各类高真空系统的前级泵和预抽泵组成罗茨旋片真空机组。
2、2XZ型旋片式真空泵进气口连续敞通大气运转，不得超过三分钟。
3、泵不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性的气体。
4、泵有得作压缩泵或输送泵用。
5、2XZ型旋片式真空泵的工作环境：温度5℃-40℃范围内，相对温度不大于90%，进气口压强小于1333Pa的条件下允许长期连续运转。
6、装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。
7、连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。
8、每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4/5高度为宜。
9、具泵油采用清洁的1号或100号真空泵油。
10、2XZ型旋片式真空泵可在通大气或任何真空度下一次起动。XZ-1单级型泵如果起动困难，可拨掉进气管塞帽起动，随后投入运转。
七、2XZ型旋片式真空泵操作须知：
1.查看油位，以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用，影响真空度。过高，可能会引起通大气起动时喷油。运转时，油位有所升高，属正常现象。油采用规定牌号的清洁真空泵油，从加油孔加入。加油毕后，应旋一上螺塞。油宜经过滤，以免杂物进入2XZ型旋片式真空泵，堵塞油孔。
2.2XZ型旋片式真空泵可在通大气或任何真空度下一次起动。泵口如装接真空阀，应与2XZ真空泵同时动作。
3.环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起2XZ型旋片式真空泵极限真空有所下降，特别是用热偶计测得的全压强。如加强通风散热，或改善泵油性能，极限真空可得到改善。
4.检查2XZ型旋片式真空泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。
5.如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。停泵前，可开气镇阀空载运动30分钟，以延长2XZ型旋片式真空泵泵油寿命。
6.2XZ型旋片式真空泵用油选择：泵油的粘度影响起动功率和泵的极限真空，粘度高时对真空度有利，起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强，越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大，饱和蒸汽压较1号真空泵油低，但3#扩散泵油价格较高。具体选什么油，可根据上述介绍结合具体使用要求来选择。
(1)一般情况下，凡希望总压强在6X10-2帕以上的应用上海飞鲁真空泵油。4升/秒以下小泵也可用1号真空油泵代，8升/秒以上直联泵可用3#扩散泵油代。
(2)如果对真空度要求不高，且油的污染更换频繁，真空泵油供应困难，可采用50号机械油代替。
(3)如果环境温度低，起动困难，极限真空要求不高，可采用粘度较上略低的真空泵油或机械油。
八、2XZ型旋片式真空的维护和保养：
①、2XZ型旋片式真空泵注意事项：
1.保证泵的清洁，防止杂物进入泵内。
2.保持油位。
3.注意观察油的清洁，若泵油变脏、混浊、水份或其它挥发性物质进入2XZ型旋片式真空泵内而影响极限真空时，可开气镇阀净化之，观察极限真空回升情况，数小时无效，应更换泵油，必要时可再次更换。换油方法：泵运转约半小时，使油变稀，停泵从放油孔放油，再敞开进气口运转10～20秒钟，此间可从吸气口缓缓加入少量清洁泵油，以更换泵腔内存油。如出来的油很脏，后者可重复进行。
4.不可混入柴油、汽油等其它饱和蒸汽压较大的油类，以免降低极限真空。拆洗2XZ型旋片式真空泵内零件时，一般用纱布擦拭即可以。有金属碎屑、砂泥或其它有害物质必须清洗时，可用汽油等擦洗，干燥后方可装配，切忌用汽油浸泡。
5.倘若因泵需拆开清洗或检修，必须注意拆装步骤，以免损坏机件。
②、2XZ型旋片式真空泵拆装步骤简述如下：
(一)、拆卸2XZ型旋片式真空泵：
1.放油
2.松开进气咀法兰螺钉，拔出进气咀，松开气镇阀法兰螺钉，拔出气镇阀。
3.拆下2XZ型旋片式真空泵油箱。
4.拆除止回阀开口销，拆下止回阀叶轮。
5.拆除支座与泵的连接螺钉，拆下2XZ型旋片式真空泵装件，电机拆否视方便而定。
6.松开泵盖螺钉，拆下泵盖，拉出二转子及旋片。拆下低级转子时，麻先拆下开口销。
(二)、装配2XZ型旋片式真空泵：
1.用纱布擦净零件，防止回丝堵塞油孔，最好用清洗液和刷子清洗。
2.把旋片装入转子槽内后，把高级转子装入定子即泉身内，装L高级泵盖、销、螺钉、键、联轴节，用手旋转，应无泄阻和明显轻重，装时应使定子顶面朝下，以借助重力使转子贴近定子圆弧面，此间隙最好在0.0lmm。
3.低级转子装配方法同上。
4.装上2XZ型旋片式真空泵止回阀叶轮等止回零件，应使止回阀头平面对准进油咀油孔，按工作时的转向旋转转子并用手轻轻反向挡住叶轮，油孔应时开时闭，调整阀头平面最大开启高度为O.8～1.2毫米，具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法：面对叶轮，使Φ3mm传动销处于右手水平位置，顺时针方向拨动叶轮，此时止回阀头平面的开启高度近于最大，应为0.8～1.2mm。转子停止在任何位置，手从叶轮上松开后，止回阀头应自动落下关闭油孔。
5.装上2XZ型旋片式真空泵的排气阀、挡油板等零件。
6.把泵部、键、联轴节、电机装在支座上。
7.装油箱。
8.插入进气咀，气镇阀，装上法兰固紧。
注意：1、装配时2XZ型旋片式真空泵磨擦面涂上清洁真空泵油。2、记住零件原装配位置，可减少跑合时间。3、紧固件应无松动。
2XZ型旋片式真空泵的选型须知：
一、请提供以下详细数据：①2XZ型旋片式真空泵的产品名称与型号②2XZ型旋片式真空泵的真空度要求单位PA或MPA③2XZ型旋片式真空泵抽速要求单位L/S或M3/MIN④2XZ型旋片式真空泵的使用与否和工作条件⑤2XZ型旋片式真空泵的电机功率(KW)⑥2XZ型旋片式真空泵的转速(r/min)⑦2XZ型旋片式真空泵的电压〔V〕⑧2XZ型旋片式真空泵的进出口口径⑨2XZ型旋片式真空泵否带附件，以便我们的为您正确选型。
二、若已经由设计单位选定我公司的2XZ型旋片式真空泵的产品型号，请按2XZ型旋片式真空泵型号直接向公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。
